CONTATORE D'ACQUA MODELLO ALFA-SJ-SDC

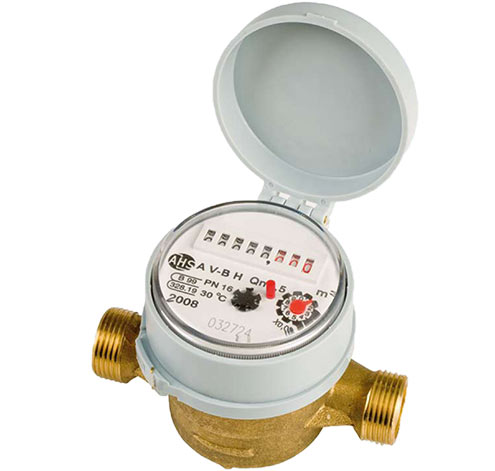

Clicca sull'immagine per ingrandire
Contatore per acqua - getto unico- quadrante asciutto orientabile a 360°
Contatore per acqua fredda, a turbina, a quadrante asciutto tipo "SUPER DRY" e cioè senza alcun ruotismo immerso in acqua, lettura diretta su rulli cifrati, a getto unico tangenziale.
La trasmissione del movimento dalla parte immersa a quella asciutta è ottenuta mediante speciale giunto magnetico, opportunamente protetto contro campi magnetici esterni.
Il particolare contenimento del volume della camera di misura e la particolare ghiera di giunzione della capsula, garantiscono l'assorbimento delle dilatazioni e quindi la resistenza al gelo.
È disponibile una versione per acqua calda fino a 90°C.
È pure disponibile una versione idonea alla telelettura con un contatto in uscita.
Il contatore modello Alfa-Sj-Sdc offre i seguenti vantaggi:
- Agevole lettura su 8 rulli numerati (5 neri per i mc e tre rossi per i decimali) posti all'asciutto e sotto vuoto ad evitare fenomeni di appannamento.
- Assoluta affidabilità grazie ad uno schermo magnetico antifrode.
- La capsula opportunamente sigillata, garantisce l'assoluta assenza di umidità all'interno e conseguenti appannamenti del quadrante.
- Irrilevanti perdite di carico.
- Buona resistenza al gelo.
- Ottime prestazione idrauliche: omologato CEE 75/33.
- Lunga durata in esercizio grazie a un basso numero di giri/litro della turbina ed ai materiali di ottima qualità.
- Facile manutenzione.
- Semplice installazione sia su tubazioni orizzontali che verticali
CARATTERISTICHE DIMENSIONALI E DI IMPIEGO
CALIBRO |
mm |
15 |
20 |
Qmax |
m³/h |
3 |
5 |
Qn |
m³/h |
1.5/1.25 |
2.5 |
Qt |
l/h |
120 |
200 |
Qmin |
l/h |
30/25 |
50 |
PN |
bar |
16 |
16 |
Perdita di carico |
bar |
< 1 |
< 1 |
Sensibilità |
l/h |
< 10 |
< 15 |
Lettura minima |
lt |
0.05 |
0.05 |
Lettura massima |
m³ |
99.999 |
99.999 |
Peso (complessivo di raccordi) |
Kg |
0.65 |
0.95 |
L (lunghezza) |
mm |
110 |
130 |
W (larghezza) |
mm |
72 |
72 |
H (altezza) |
mm |
71 |
71 |
